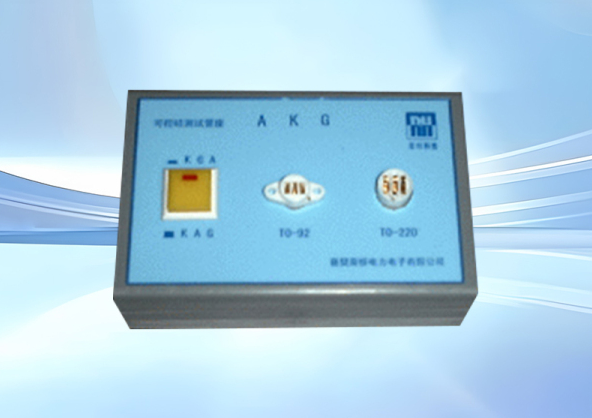

在可控硅高精度检测场景中(如航空航天用高压可控硅、新能源汽车功率模块检测)，参数测量误差哪怕仅 0.1%，都可能导致器件性能误判，引发后续设备故障 —— 而接触电阻是影响检测准确性的核心隐患。传统可控硅测试管座的接触电阻普遍在 10-20mΩ，检测小信号参数(如触发电流、维持电流)时，接触电阻产生的额外压降会叠加在器件真实参数上，导致检测数据失真：例如，某型号可控硅实际触发电流为 50mA，因管座接触电阻 15mΩ 产生 0.75mV 压降，测试仪误判触发电流为 55mA，超出合格阈值 5mA，造成合格器件被淘汰。针对高精度检测痛点，高精度可控硅测试管座凭借 “微欧级接触电阻控制 + 抗干扰设计”，从源头消除接触电阻对检测数据的干扰，成为提升可控硅参数检测准确性的关键部件。

　　高精度可控硅测试管座 “低接触电阻” 的核心优势，源于其 “高性能接触材料 + 精密结构设计”，将接触电阻稳定控制在 2mΩ 以下，远低于传统管座水平。在接触材料选择上，管座采用 “多层复合镀层工艺”：底层为高纯度无氧铜基材(导电率 98% 以上，确保电流传输无衰减)，中层为镍镀层(厚度 2μm，增强基材耐磨性与抗氧化性)，表层为金镀层(厚度 1μm，金的电阻率仅 2.4μΩ・cm，且无氧化风险，能最大程度降低接触电阻)。同时，触点采用 “曲面贴合设计”，与可控硅引脚的接触面积较传统平面触点增加 3 倍，根据电阻计算公式 R=ρL/S，接触面积 S 增大可直接降低接触电阻。某计量检测机构实测显示，该管座在检测直径 5mm 的可控硅引脚时，接触电阻稳定在 1.2-1.5mΩ，且连续插拔 500 次后，接触电阻仅增加 0.1mΩ，远优于传统管座插拔 100 次后电阻翻倍的表现。

　　除材料与结构优化外，高精度可控硅测试管座还通过 “压力自适应调节” 技术，确保接触电阻长期稳定，避免因压力不当导致电阻波动。管座内置 “微型压力传感器 + 弹性组件”，可实时监测触点与可控硅引脚的接触压力(精度 ±0.1N)，并通过弹簧反馈机制自动调节压力至最优范围(3-8N)：压力过小会导致触点贴合不紧密，电阻升高;压力过大则可能压伤引脚或变形，破坏接触界面。例如，检测引脚直径 2mm 的微型可控硅时，系统自动将压力调节至 3N，避免引脚弯曲;检测螺栓式大功率可控硅时，压力提升至 8N，确保触点与螺栓端面紧密贴合，无间隙虚接。某半导体实验室数据显示，配备压力自适应功能的管座，接触电阻波动范围仅 ±0.05mΩ，而传统固定压力管座的波动范围达 ±2mΩ，大幅降低了因压力变化导致的检测误差。

　　“提升可控硅参数检测准确性” 是高精度可控硅测试管座的核心价值，其通过 “低电阻 + 抗干扰” 双重保障，确保关键参数检测误差控制在 ±0.3% 以内，满足高精度场景需求。在小信号参数检测中，低接触电阻可忽略不计的压降，能真实还原器件性能：例如，检测可控硅维持电流(通常仅 10-50mA)时，传统管座 15mΩ 电阻产生的压降会使测试仪误判维持电流偏高，而高精度管座 1.5mΩ 电阻产生的压降仅 0.075mV，完全处于测试仪分辨阈值以下，检测数据与器件真实值偏差不足 0.1%。在高压参数检测中(如正向阻断电压 10kV)，低接触电阻可避免局部发热导致的参数漂移 —— 传统管座接触电阻过大，检测时电流通过产生热量，使管座温度升高 10-15℃，影响可控硅温度敏感参数(如漏电流);而高精度管座发热功率仅为传统管座的 1/10.温度波动控制在 ±1℃以内，漏电流检测误差从传统的 5% 降至 0.5%。某新能源企业检测车载可控硅模块时，使用高精度管座后，正向压降检测误差从 ±0.05V 降至 ±0.005V，完全满足汽车电子 “零误差” 的质量要求。

　　高精度可控硅测试管座还通过 “电磁屏蔽设计”，进一步消除外部干扰对检测准确性的影响，适配复杂工业环境。管座外壳采用 “双层屏蔽结构”：内层为铜合金屏蔽网(屏蔽效能≥80dB)，外层为镀锌钢板(防电磁辐射同时增强抗冲击性)，可有效隔绝车间内变频器、电机等设备产生的电磁干扰(如 300V/m 的射频干扰)。同时，管座内部信号传输线采用 “屏蔽双绞线”，减少信号传输过程中的电磁耦合，确保微小电流信号(如 μA 级漏电流)无失真传输。某航空航天研究所实测显示，在电磁干扰较强的车间环境中，使用无屏蔽的传统管座检测可控硅漏电流，数据波动达 10μA;而高精度屏蔽管座的漏电流波动仅 0.5μA，检测稳定性提升 20 倍。

　　从实际应用价值来看，高精度可控硅测试管座为企业带来 “检测精准 + 成本节约 + 质量升级” 的三重收益。精准层面，关键参数检测误差降低 90%，某高压电器厂通过该管座，将可控硅正向阻断电压检测合格率从 85% 提升至 99.5%，避免合格器件误判浪费;成本层面，减少因检测误差导致的返工与重新采购，某半导体企业年减少损失超 200 万元;质量层面，助力企业生产的可控硅满足高端领域(如航空、汽车)的严苛标准，提升产品竞争力。

　　在可控硅向 “高功率、高精度、高可靠性” 发展的当下，高精度测试管座成为检测环节的 “精度基石”。它不仅通过低接触电阻消除核心误差源，更通过抗干扰设计保障复杂环境下的检测稳定性，为可控硅高端制造与运维提供可靠支撑。未来，该类管座还将向 “电阻实时监测 + 智能补偿” 方向升级，如集成微欧计实时采集接触电阻数据，通过算法自动补偿电阻产生的误差，进一步突破检测精度极限，为可控硅参数检测筑牢 “精准防线”。
